Beskrivelse

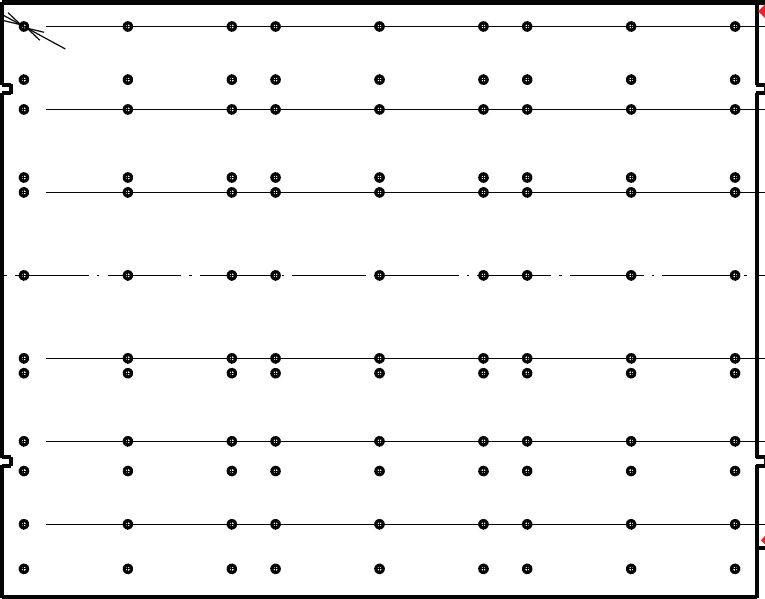

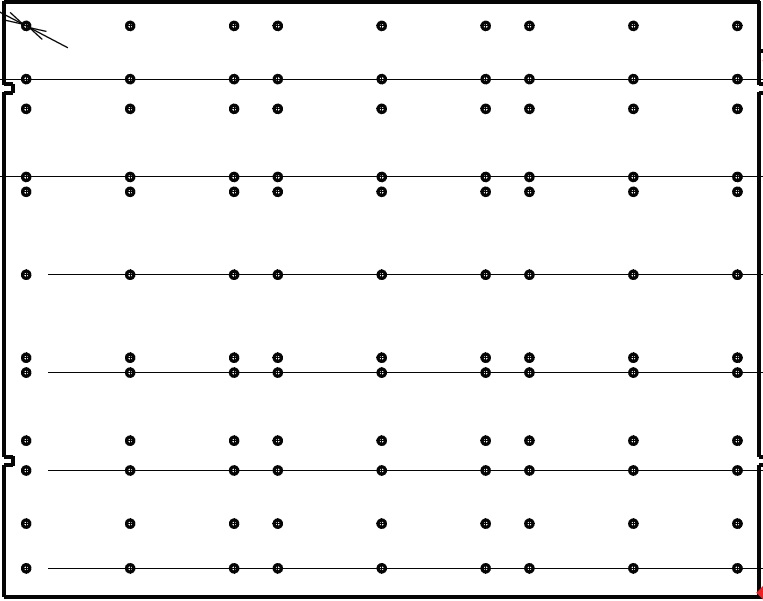

Stålmal for oppmerksomhetsfelt (pigg)
Malene er utviklet for flattoppede elementer og utformes i henhold til relevante krav i ISO-standard.
De tilpasses valgt diameter og høyde for å sikre korrekt funksjon og et stabilt underlag.
Dette er avgjørende for sikker ferdsel, spesielt i trapper og andre områder hvor oppmerksomhetsfelt benyttes.
Krav og anbefalinger til dybde
-
Innendørs (Norge / TEK17): minimum 60 cm dybde
-
ISO-standard: kan tillate ned mot ca. 56,5 cm i enkelte tilfeller
-
Utendørs: anbefalt 80–90 cm dybde, grunnet lengre skrittlengde og høyere gangfart
Antall elementer per meter
Standard oppsett (ca. 60 cm dybde):
-
Ø35 mm (alle høyder): ca. 19–20 elementer per meter
-
Ø30 mm (3–3,5 mm): ca. 19–20 elementer per meter
-
Ø30 mm (4–5 mm): ca. 22–23 elementer per meter
-
Ø25 mm (3–5 mm): ca. 23–26 elementer per meter
Antall rader justeres etter diameter og høyde for å oppnå korrekt varslingseffekt og stabilitet.
Viktige hensyn ved prosjektering
-
Det anbefales ikke å benytte mindre diameter enn angitt over
-
Minimum bredde på kontrastfelt bør være ≥ 20 mm, i henhold til krav til luminanskontrast
-
Elementer med ilegg krever større bredde enn elementer uten
-
Høyden på elementet påvirker også nødvendig bredde på ilegg
Ved montering bør avstand mellom linjer justeres innenfor 25–35 mm, avhengig av elementets bredde.
Dersom oppsettet ikke går opp, anbefales det å runde ned antall elementer for å bevare riktig avstand.
Høyde på taktile elementer
I Norge er tillatt høyde 2–5 mm:
-
Innendørs: 2–4 mm (anbefalt 3–3,5 mm)
-
Utendørs: 4–5 mm
2 mm kan benyttes i barfotsoner eller der høyere elementer ikke er hensiktsmessig.
Internasjonalt anbefales generelt:
-
4 mm innendørs
-
5 mm utendørs
Under «Manual/info» finnes redigerbar FDV front, FDV og monteringsanvisning.
